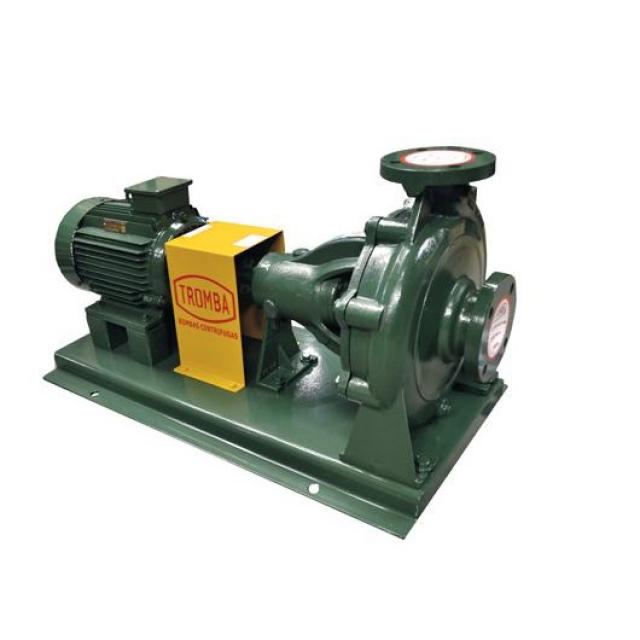

Tromba nos muestra Bombas Centrifugas Horizontales Serie RTL-N (BACK PULL OUT)Ventajas de Las Bombas Back Pull Out Diseñada especialmente para no desconectar las cañerías de aspiración e impulsión del cuerpo de la bomba. De ser provista con distanciador tampoco es necesario el desplazamiento del motor. Facilita los trabajos de mantenimiento de todas las partes rotantes de la bomba.Aplicaciones Servicio contra incendio. Instalaciones de aire acondicionado. Abastecimiento de agua en servicios domiciliarios, comunales e industriales. Instalaciones de riego y saneamiento de terrenos en usos agrícolas. Circulación de agua caliente para calefacción y de refrigeración para condensadores, motores a combustión o en torres de enfriamiento. Impulsión de agua de mar, salmueras y lejías, y también para circulación de aceites caloríficos. Transvase de líquidos. Alimentación de calderas.A pedido se pueden fabricar en diferentes tipos de metalurgias según el fluido a bombear: Fundición nodular Fundición de acero (astm a 216 wcb) Bronces antiácidos Aceros inoxidables ( aisi 304 /316 / 316 l / duplex) Revestimientos especiales (epoxi/cerámicos)Características Técnicas Caudal: hasta 450 m³/h Altura: hasta 140 metros. Temperatura: desde -30ºC hasta 105ºC (en ejecución con Caja de Empaquetadura refrigerada hasta 150º C) Succión: axial. Descarga: radial. Bridas: ASA 150 ó ASA 125 R.P.M.: hasta 2900 a 50 Hz y 3600 a 60 HzGeneralidadesSu marcha es sumamente suave y equilibrada porque no existen en ellas fuerzas de inercia libres. Es posible accionarlas por motores de un número de revoluciones elevado con un desgaste mínimo. No existe en ellas el peligro de presiones anormales. Elevados rendimientos. Robustez de diseño. Variedad de materiales en función del líquido a bombear. Sellado por cierre mecánico o empaquetadura. Rodamientos ampliamente dimensionados. Piezas intercambiables. Mínimo mantenimiento.DescripciónCuerpo de bomba: Con patas de apoyo, en espiral, partido verticalmente con respecto a su línea de eje, con la boca de aspiración dispuesta en posición axial, la boca de impulsión dispuesta en posición radial hacia arriba, bridadas según Norma ASA B16.5 de la Serie que corresponda en cada caso. Opcionalmente va provisto de aros de desgaste de fácil recambio. En forma estandar el material del cuerpo se entrega en Hierro Fundido ASTM A 48 Gr 25/30.Impulsor: Es del tipo radial, cerrado, de una sola pieza, de simple entrada, de cubo macizo, prolijamente terminado y balanceado estática y dinámicamente. El equilibrio del empuje axial se mantiene a través de agujeros practicados alrededor del cubo en algunos modelos, y mediante álaves posteriores en otros. En forma estandar el impulsor se entrega en BRONCE SAE 40.Eje: Mecanizado con precisión a fin de evitar entallas, provisto de aro deflector de material y diseño adecuado para evitar la entrada de líquido a los rodamientos. Opcionalmente se suministra con camisa de desgaste renovable en la zona de trabajo de la empaquetadura. En forma estandar se entrega en Acero SAE 4140.Cierre del eje: Se efectúa mediante empaquetadura accionada por prensa estopa de operación manual. Se utiliza empaquetadora normal, no refrigerada, para temperaturas de servicio de hasta 100º C y refrigeradas para temperaturas superiores (hasta 150º C). Bajo pedido se puede entregar con sello mecánico. Soporte de rodamientos: De ejecución reforzada, aloja dos rodamientos de bolas aptos para trabajo continuo, que dan fijación axial y radial al Impulsor. Los rodamientos son blindados y la lubricación es por grasa, opcionalmente se puede suministrar por baño de aceite.Rotación: Es horaria vista desde el Acoplamiento.Acoplamiento: Del tipo elástico. Normalmente es directo mediante motor eléctrico, nafta o diesel. En forma opcional mediante soporte reforzado se puede realizar con poleas y correas. Bajo pedido será provisto por un distanciador, el mismo permite desmontar completamente el conjunto soporte-eje-impulsor-tapa sin desconectar las cañerías del cuerpo de la bomba.Base: De Chapa de Acero Plegada o Hierro Perfil UPN para potencias superiores a 60 HP; común a Bomba y Motor de Accionamiento, con todos sus puntos de apoyo perfectamente maquinados. Bajo pedido se puede entregar bases especiales para petrolero. (SKID)
